6장. 철근콘크리트구조 (보-1)

1. 단순보

단순보는 양단이 벽돌 • 블록 • 석조벽 등에 단순히 얹혀 있는 상태로 된 보이다.(아래 그림의 a) 보의 하부에는 인장력이 생겨 균열되므로 재의 축방향으로 철근을 넣어 보강하고 도 전단력에 의한 빗인장력 때문에 보에 빗금이 가게 되므로 이에 대한 보강근을 U자형 또는 ㅁ자형으로 배치한다. 인장력에 대항하는 재축방향의 철근을 보의 주근이라 하고, 인장측에만 철근을 넣은 홑근보라 하며, 중요한 보로서 압축측에도 철근을 배근한 것을 복근보라 한다. 단순보의 인장력은 보의 중앙부에서 최대로 되고, 단부로 갈수록 적어지므로 단부의 하부철근은 많이 필요한 것은 아니니까 그 일부는 굽혀 올릴 수가 있다. 이 철근을 굽힌철근이라 하고, 하부직선근 중에서 중간철근만을 굽힌철근으로 할 때가 많다. 전단력을 보강하여의 주근 주위에 둘러감은 철근을 늑근이라 하며 지름 6mm 이상의 철근 또는 이형철근 D10으로 하고 있다. 전단력은 보의 단부에서 최대이고, 중앙부로 갈수록 작아지므로 늑근은 단부에서는 촘촘하게 중앙부에서는 성기게 배치하는 것이 원칙이고, 그 간격의 보춤의 1/2 이하로 한다.

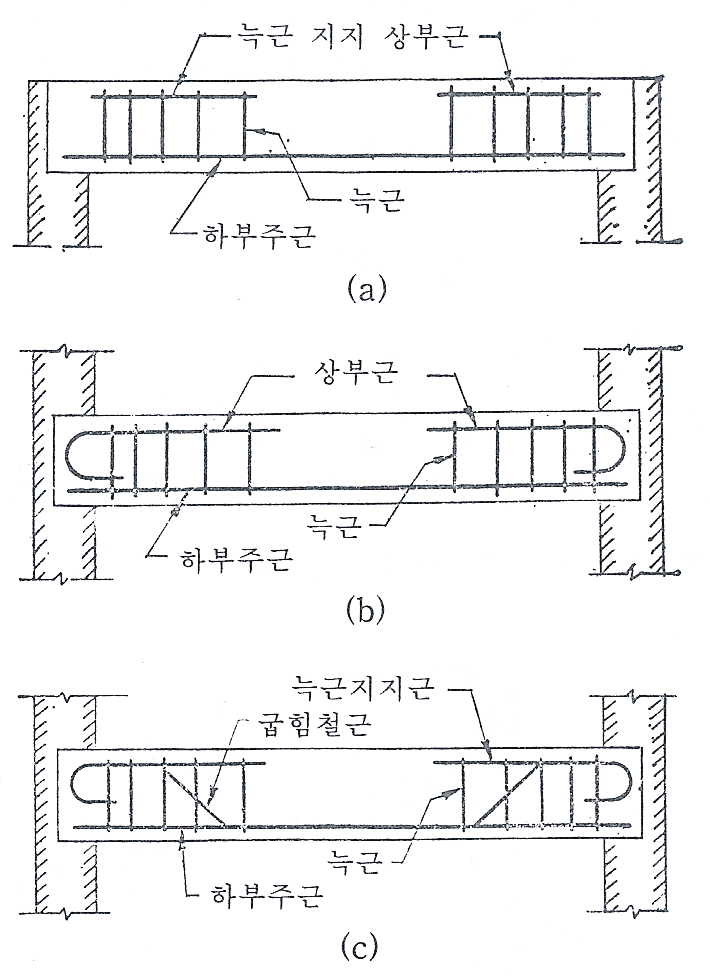

단순보의 배근



2. 연속보

연속보는 둘 이상의 간사이에 일체로 연결된 보이고, 단부상태는 단순지지로 될 때도 있으나 아래 그림에서는 회전을 구속하는 고정으로 되어 있다. 보는 하중을 받으면 각 지점 부근에서는 위로 휘어오르고 중앙 하부에서는 아래로 휘어내린 상태로 된다. 휘어오른 위쪽과 휘어내린 부분의 밑쪽에는 인장력이 크게 작용하므로 보의 주근은 단부 상부근과 중앙 하부근의 인장력에 대항하며, 이를 연결한 굽힌 철근은 인장철근으로만 작용된다. 또 단부 상부근의 철근량이 부족할 때는 상부 직선근을 덧대어 보강할 때도 있다.

연속보의 변형

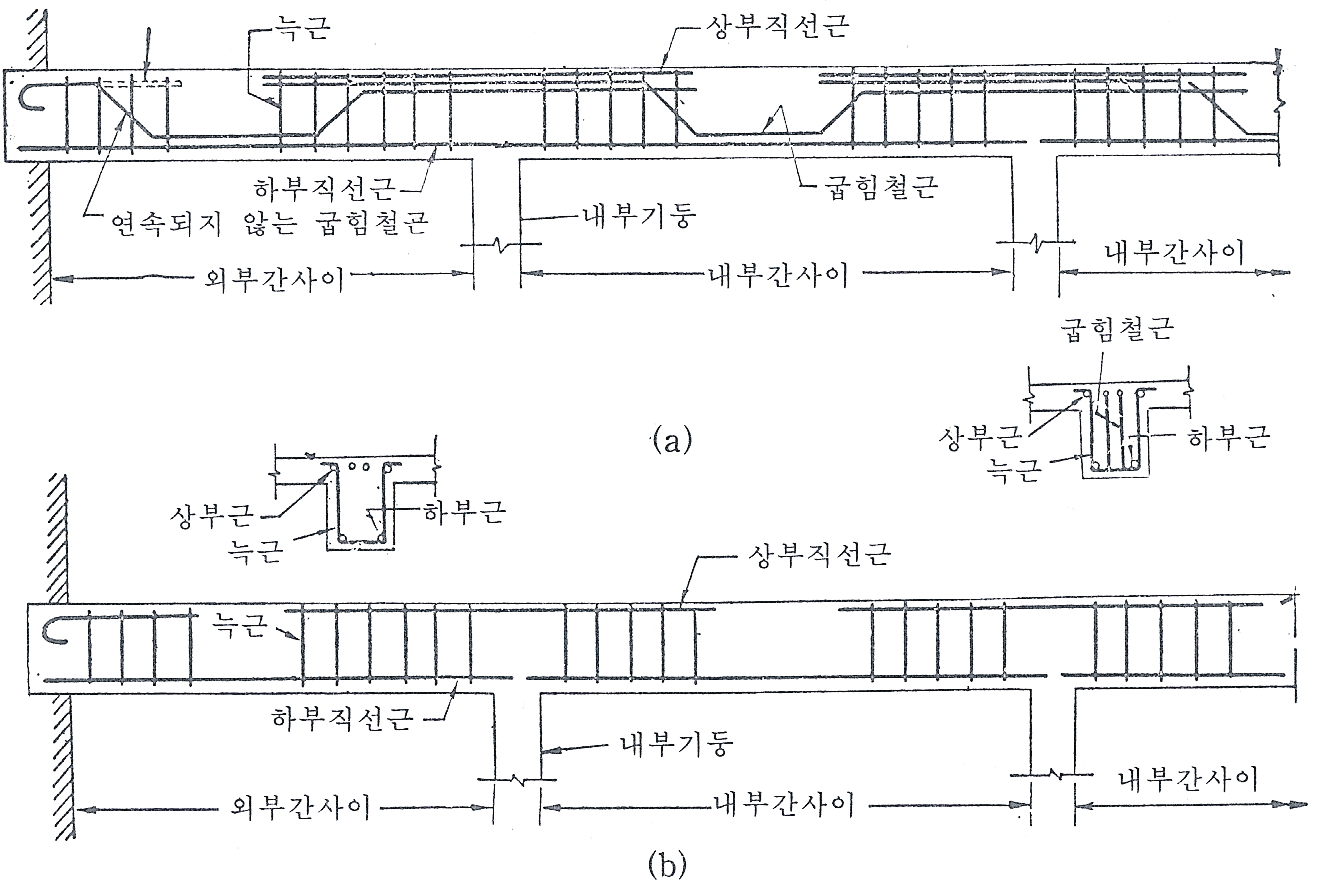

연속보의 배근



3. 내민보

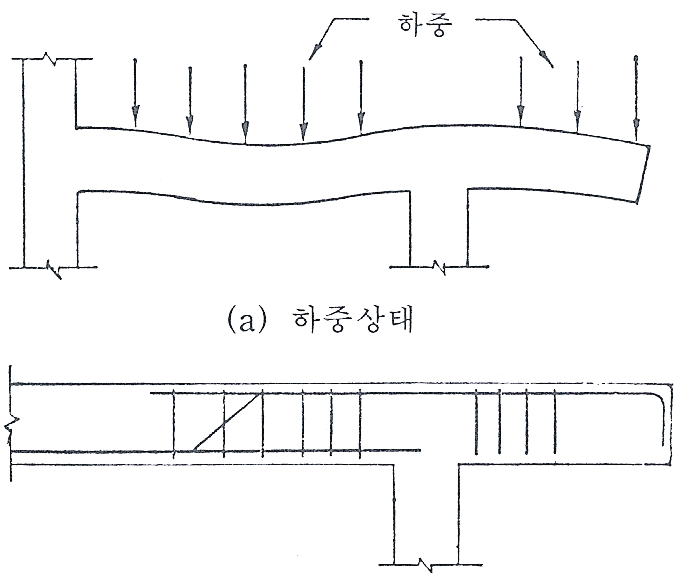

내민보는 연속보의 한 끝이나 지점에 고정된 보의 한 끝이 지지점에서 내밀어 달려 있는 보이다. 아래 그림과 같이 내민 보는 위쪽이 모두 인장을 받으므로 상부로 인장주근을 배치하고, 안쪽은 지점에 충분히 정착하거나 연속보에 연장한다.

내민보의 배근



4. 압축보강된 보

대개의 보 단면은 장방형으로 바닥판과 일체로 되어 있어 보의 중앙부분에서는 공동으로 압축력에 저항하고 있다. 이와 같이 바닥판의 일부가 보의 일부로 간주될 때 이 보를 T형보라 한다. T형보라도 단부에서는 상부가 인장측이 되므로 자 보로 계산한다. 보의 중앙 상부, 단부 하부에서는 콘크리트가 압축력에 대한 정항을 하고 있어 철근보강이 크게 요구되는 것은 아니지만 라멘부재의 강성을 균일하고 하고, 늑근의 배근도 용이하게 되도록 중요한 보는 인장측이나 압축측에 철근을 배치하는 복근보로 하도록 규정하고 있다.

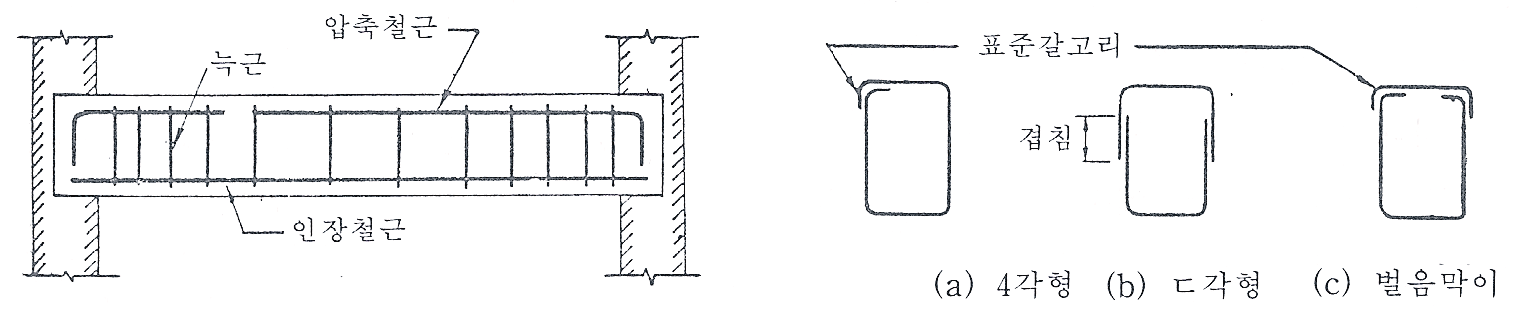

보의 배근                                                                                                                 늑근
