1. 개 요
기둥은 건물의 각 층 바닥하중을 기초에 전달하는 수직압축부재이고, 무근콘크리트로도 할 수 있으나 단면이 커져서 바닥면적이 감소되어 실용적이지 못하다. 철근으로 보강된 콘크리트기둥은 동일단면의 무근콘크리트기둥의 25~30배나 더 강해지며 수평력에 의한 휨에도 유효하게 저항할 수 있다. 기둥을 보강하는 세로철근, 즉 축방향철근이 주근이고, 그 주위에 수평으로 둘러감은 철근을 띠철근이라 한다. 원형 • 다각형 기둥에서 나선형으로 둘러감은 것을 나선철근이라 한다. 띠철근이나 나선철근은 주근의 좌굴과 콘크리트가 수평으로 터져나가는 것을 구속하며, 수평력에 의한 전단보강의 작용을 한다.
2. 기둥의 배치 • 배근
(1) 단면
철근콘크리트구조 기둥의 간사이는 목조와 철골조의 중간 정도로서 도리방향 4~6m, 보방향5.5 ~ 7.5m 정도로 한다. 기둥의 최소단면치수는 20cm 이상, 최소단면적은 600 cm² 이상으로 하고, 주요지점간 거리의 1/15 이상으로 한다.
(2) 배근
주근은 보통 철근지름 13mm 이상, 사각형 기둥에서는 4개이상, 원형 • 다각형 기둥에서는 6개 이상을 사용한다. 기둥의 최소 • 최대 철근비는 아래 표와 같다.

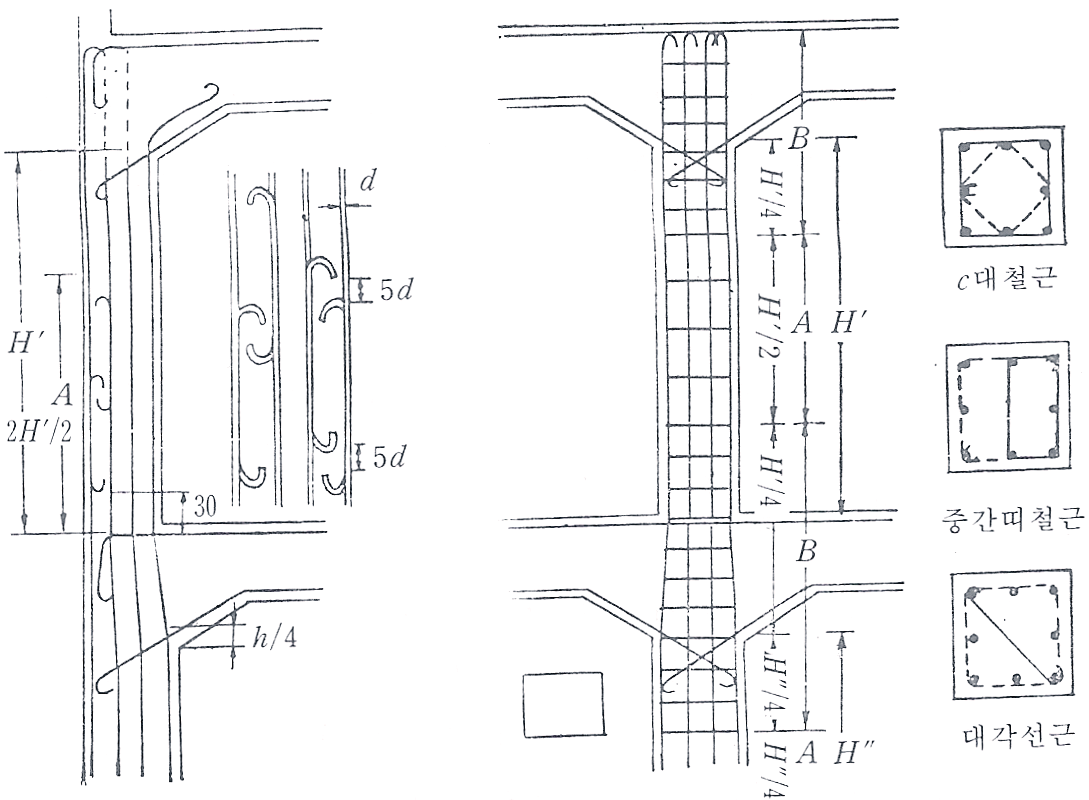

상층 기둥단면이 하층 기둥단면보다 작아질 때으 주근 구부리기는 보의 하면에서부터 상면까지 한 경사로 구부린다. 기둥 하부의 주근은 기초판에 크게 구부려 정착하여 축방향력과 휨모멘트가 기초에 충분히 전달되도록 한다. 기둥철근의 이음위치는 기둥 지점 간의 거리의 2/3 이하에 두고 보통 바닥판 위 1m 위치에 두는 것이 좋다. 기둥철근은 한 자리에서 반 이상을 잇지 아니한다.

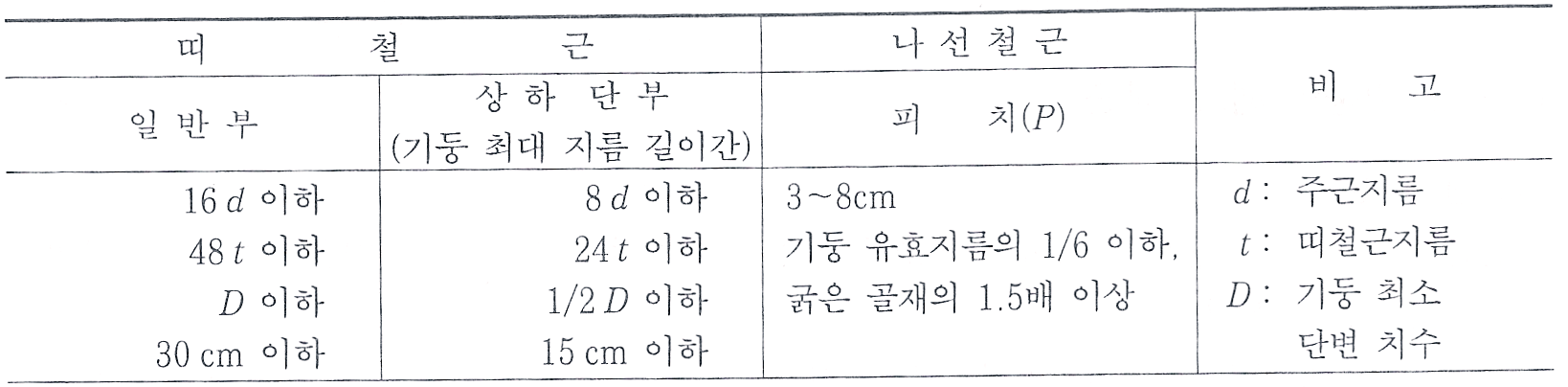

띠철근 및 나선철근의 지름은 6mm 이상의 철근 또는 철선을 쓰며, 4개가 넘을 때에는 띠철근 외에 각 구간마다 별도의 띠철근을 배치한다. 또 띠철근은 기둥 단면이 비교적 크거나, 철근배근이 복잡한 단면에서는 대각선 또는 맞보는 주근을 서로 연결하는 대각선띠철근 또는 중간띠철근을 띠철근 2~3개 걸러서 배치한다.
