6장. 철근콘크리트구조 (바닥판 • 계단-1)

1. 바닥판

(1) 일반사항

철근콘크리트조의 바닥판은 라멘체의 한 부재가 되는 것은 아니지만 바닥하중을 주변의 보에 전달하며, 동시에 각 부재를 연결하여 수평력을 고루 전달하는 구실을 한다. 다만 평판구조 등에서는 고정지지된 상태이다.

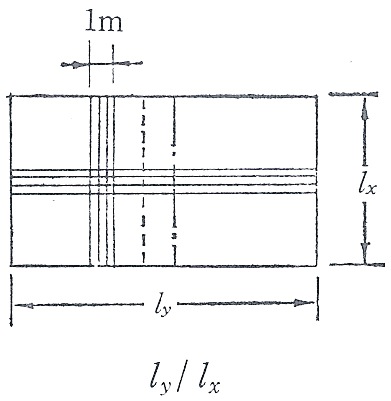

바닥판의 하중분포

(2) 단면산정

바닥판은 계산상 장방형보와 나란하게 이어진 것으로 생각하고 휨모멘트의 분포에 따라 짧은 방향에 주근을 배치하고, 이에 직교하여 배력근을 배치한다. 바닥판의 전단력은 일반적으로 근소하여 고려할 필요가 없다. 바닥판의 단변과 장변의 비에 따라 다음과 같이 구별한다.

1방향 배근 슬래브는 단위너비 1m인 보로 취급하여 산정된다.

a)주변 단순지지 또는 주변고정 등분포하중 장방형 판의 휨모멘트는 다음 식으로 계산할 수 있다.

b) 바닥판의 인장철근은 Ø9, D10 이상으로 하고 또 지금 6mm 이상의 용접철망을 사용한다. 바닥판의 배근간겨은 다음과 같이 한다. 슬래브 한 변의 콘크리트 전 단면적에 대한 철근의 전 면적의 비율은 0.2% 이상으로 한다.

바닥판의 주열대

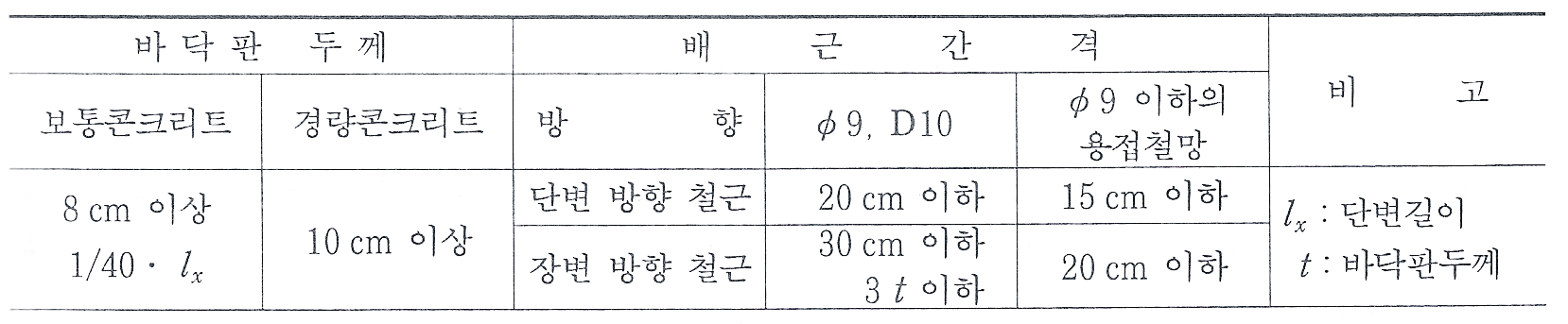

바닥판두께 및 배근간격

2. 바닥판의 배근

바닥판이 단순지지로 되어 있을 때는 하부직선근만 배치하면 되고, 이에 직교하여 보조근을 배근한다. 이것은 바닥판의 주근을 연결하고 콘크리트의 수축 온도변화에 의한 열응력에 따른 균열 등을 방지하는 데 유효하다. 이 철근을 배력근 또는 부근 또는 온도철근이라 한다. 사변이 고정되어 있을 때는 하부직선철근과 굽힌철근을 교대로 사용하거나 단부 • 상부직선근을 따로 배치한다.

1방향 바닥판 배근

바닥철근은 중앙 하부근의 간격과 단부 상부근의 간격을 같이 하고, 단부 하부근의 간격을 그 배수로 하는 것이 가장 편리하다. 굽힌철근의 반곡점의 위치는 단변 l𝓍/5 지점이고 단부의 절단 상부근은 l𝓍/4까지 연장하는 것이 보통이다. 보에 1변만 고정지지되는 채양 등의 철근배근은 그 보에 깊이 정착해야 한다. 바닥판이 보의 윗면에 붙을 때는 단부에서 장방형보, 중앙부에서 T형보로 되고 바닥철근은 보의 축방향철근 위를 통과시키거나 따로 연결철근으로 정착하여야 한다. 반대로 바닥판이 보의 밑에 붙을 때에는 단부에는 T형보, 중앙부에서 장방형인 구형보로 된다.

보와 바닥판의 위치

바닥판에서 2방향배근이란 바닥판이 정방형에 가까운 때 또는 사방이 지지되고, 직교하는 철근이 주근이 되며 단부에서는 사방이 휘어 올려진 것이다. 이것을 2방향바닥판이라 한다. 1방향배근은 양단이 지지되거나 좁은 장방형의 바닥판에서 주근은 1방향만으로 하여 단부에서 휘어 올린 것이다. 이것을 1방향 바닥판이라 한다. 이때 주근에 직교하는 보조근을 배치하기도 한다. 현장에서는 1방향바닥판을 2방향벤더바닥판, 2방향바닥판을 4방향벤더바닥판이라 하고 있다.

2방향 배근 바닥판
